1. 系统简介
该天线是一个高性能的前置偏馈天线，性能符合CCIR-580关于卫星地球站天线的要求。其天线反射面及波纹喇叭等主要部件都经过计算机优化计算和设计, 因而具有高增益、低旁瓣、低噪声等优良特性。
天线由主反射器、馈源、底架等部件组成。该系统天线面为玻璃钢面，美观大方，具有结构紧凑、重量轻、可靠性高、安装操作简便、适应性强等特点。
1.8米Ku频段手动固定站卫星通信天线
2． 1.8米天线技术指标
| 射频性能 | ||
| 型号 | OS-FM180G | |
| 工作频段，GHz | Ku—band | |
| 收 | 发 | |
| 10.95～12.75 | 13.75～14.50 | |
| 天线增益（+ 2dBi），dBi | 45.3 | 46.8 |
| 极化 | 线/正交极化 | |
| 交叉极化鉴别率，dB | 30dB轴极化 | |
| 电压驻波比 | 1.5:1 | 1.3:1 |
| 天线噪声温度10°El20°El30°El | 43°K28°K23°K | |
| -3dB束宽，Mid-band | 10.99° | 0.79° |
| 功率容量 | 2 | |
| 接口 | WR-75 | WR-75 |
| 收发隔离 | 35 | 80 |
| 第一旁瓣 90% Peaks under Following envelop | 29-25logθ(1°≤ θ＜ 20°)- 3.5(20°<θ＜ 26.3°)32-25logθ(26.3°<θ＜ 48°)-10(48°<θ＜ 180°) | |
| 机械性能 | ||
| 天线口径 | 1.8m | |
| 天线类型 | 偏馈型 | |
| 天线座架形式 | 俯仰/方位 | |
| 主面材料 | 玻璃钢 | |
| 天线指向范围方位俯仰 | 0°～360°10°～ 90° | |
| 波导接口（Mast pipe interface） | ||
| 环境性能 | 标准硬件满足盐雾试验500小时的要求，符合标准ASTM B-117 | |
| 工作风速 | 80km/h | |
| 不破坏风速 | 200km/h | |
| 环境温度 | - 50° ～+ 50° | |
| 相对湿度 | 0~100﹪ | |
| 太阳辐射 | 360BTU/h/ft2 |
3.天线安装
座架安装

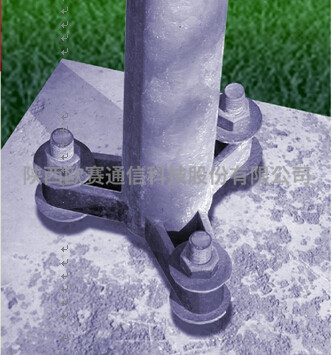

1.8米手动固定站天线安装主柱
