1. 系统简介
该天线是一个高性能的前置偏馈天线，性能符合CCIR-580关于卫星地球站天线的要求。其主天线面及波纹喇叭等主要部件都经过计算机优化计算和设计, 因而具有高增益、低旁瓣、低噪声等优良特性。
天线由反射器、馈源、底架等部件组成。该天线的反射面是赋形抛物面，用防锈合金铝拉伸成型，并由高强度铝合金型材作反射面的背筋，使天线具有很强的抗风能力和足够的强度以确保反射面的型面精度。天线面均采用高压静电喷涂环氧聚酯塑层，钢件采用热浸锌或热喷锌的方法进行表面涂复处理，更增强了它的防腐蚀能力。
a
2．2.4米天线技术指标
| 射频性能 | C band | |||||
| 工作频段； GHz | 接收 | 发射 | ||||
| 3.4～4.2 | 5.85～6.725 | |||||
| 天线增益 , dBi | 38.3 | 41.5 | ||||
| 极化 | 线/圆 | |||||
| 交叉极化鉴别率, dB | 35 | 35 | ||||
| 电压驻波比 | 1.25 | 1.25 | ||||
| 天线噪声温度10°El20°El30°El | 32°K24°K20°K | |||||
| -3dB束宽，Mid-band | 2° | 1.38° | ||||
| G/T 值 (El＞10°) | 20dB/°K( 60° LNA ) | |||||
| 功率容量, KW | 5 | |||||
| 接口 | CPR-229G | CPR-137G | ||||
| 收发隔离, dB | 90 | |||||
| 第一旁瓣 | -14dB29-25logθ (1°≤θ＜20° ) | |||||
| 90% Peaks under Following Envelop | ||||||
| 机械性能 | ||||||
| 天线指向范围方位俯仰极化 | 0°～360°，±60 °(连续)0°～90° (连续)360° | |||||
| 驱动方式 | 手动 | |||||
| 天线口径 | 2.4 m | |||||
| 天线类型 | 双修正环形 | |||||
| 天线座架形式 | 俯仰/方位 | |||||
| 反射面精度 | ≤0.4mm | |||||
| 工作风速 | 72km/h 阵风 97km/h | |||||
| 不破坏风速 | 216km/h | |||||
| 环境温度 | -40℃ ～ + 60℃ | |||||
| 湿 度 | 100% | |||||
| 太阳辐射 | 1135Kcal/ h/ m2 | |||||
| 地震 | 0.3g(H)，0.15g(V) | |||||
| 冰雪载荷 | 13mm 裹冰正常工作；25mm 裹冰不破坏 |
3.天线安装

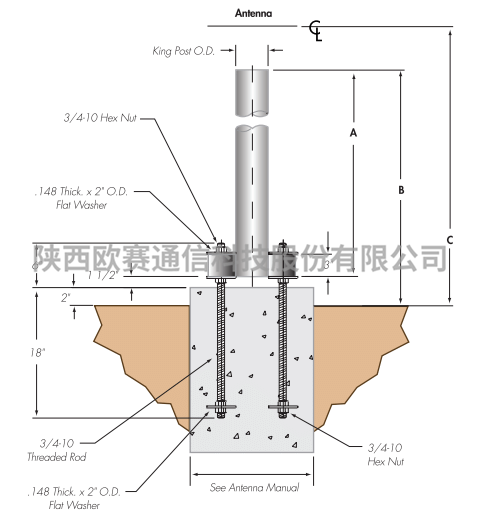

座架安装
