一、产品简介
OS-SA12CV3型（碳纤维）1.2米Ku波段车载静中通天线系统，是针对政府各级应急应急管理局、部队、新闻采访、公安、消防、人防、水利、运营商、地震救援等行业开发的车载应急卫星通信天伺系统，该系统品质高、美观大方，具有结构紧凑、重量轻、可靠性高、安装操作简便、适应性强等特点。
应急通信车到达目标地后，天线控制系统通过北斗和电子罗盘进行自动定位，并根据双模信标接收机输出的信标/DVB信号对卫星进行扫描捕获，全部过程用时不到3分钟。
1.2米Ku波段车载SNG天线控制系统集成在1U机箱内，采用了嵌入式中央处理器控制，环境适应能力强，具有高品质、高可靠性。

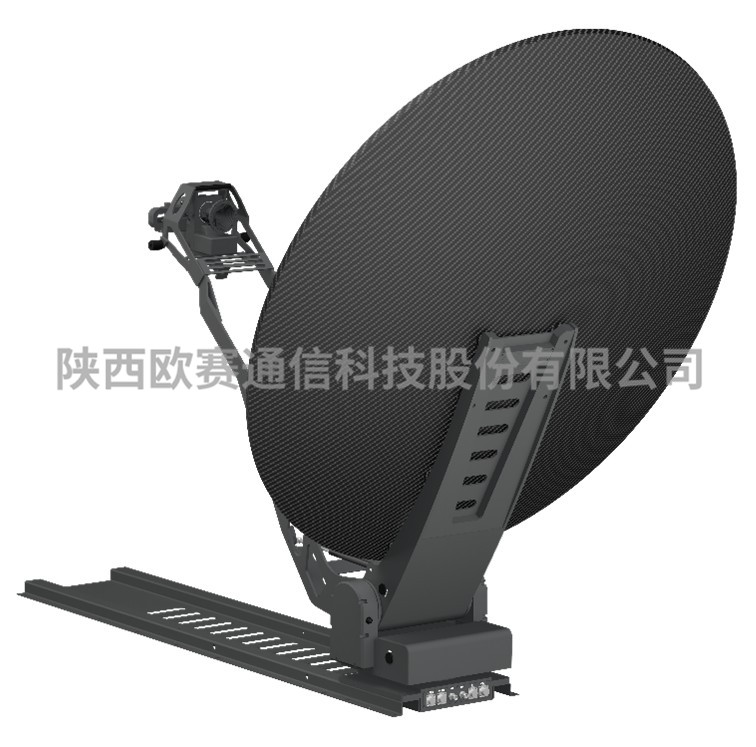

1.2米车载天线图(碳纤维) 展开状态
1.2米车载天线图(碳纤维) 展开状态

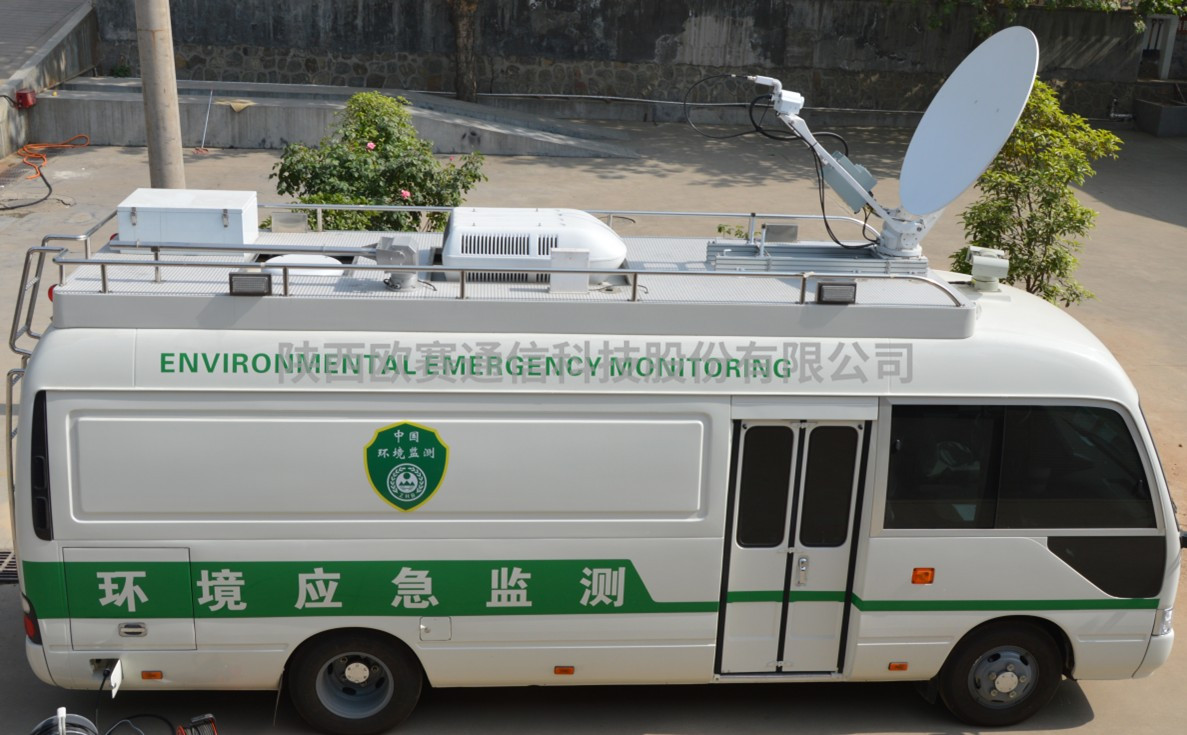

装车整体效果图
二、产品性能
1. 一键自动对星，集成北斗，电子罗盘和双模信标接收机。内置Wi-Fi和基于web的用户界面，方便PC配置。
2. 1.2米碳纤维反射面兼容Ku、Ka和X频段。重量轻，强度高，反射面R.M.S精度小于0.2mm。
3. 支持极化闭环工作模式，有效降低倾斜地面等因素带来的极化干扰影响。
4. 高精度谐波减速机传动结构.
5. 独特的动态指向校正技术，车辆悬架上因强风或人员进出而发生的最轻微的运动保证天线实时锁定卫星。
6. 天线处于展开状态时，自动感知车辆位移变化，当车辆发生明显位移后控制系统将驱动天线自动收藏。
7. 天线采用三轴联动工作和倾斜地面补偿寻星的设计理念，有效应对倾斜地面环境，大大缩短了展开收藏以及寻星等过程的所需时间，有效应对复杂地面或道路条件下寻星工作。
8. 双模信标机内置于天线控制器，支持信标跟踪方式和DVB-S2载波跟踪方式，即可单模工作也可双模热备份工作，有效应对多种应用环境，并提供更高的可靠性。
9. 快速卫星锁定，简单的操作界面，支持非熟练操作人员在恶劣环境条件下轻松对准卫星。
三、技术参数
产品名称 | 1.2米Ku波段车载静中通天线OS-SA12CV3 | 天馈形式 | 偏馈 | ||||
产反射面材料 | 碳纤维 | 等效口径 | 1.2m | 极化方式 | 线极化 | ||
天线频率 | 接收：10.7～12.75 GHz | 天线增益 | 接收：≥42.14+20 lg(f/12.50)dBi | ||||
发射：13.75～14.50 GHz | 发射：≥43.4+20 lg(f/14.25)dBi | ||||||
端口隔离度 | 收发：≥ 85 dB（场放输入口） | 电压驻波比 | 接收：≤ 1.5 | ||||
发收：≥ 33 dB（功放输出口） | 发射：≤ 1.3 | ||||||
交叉极化隔离度 | ≥ 35 dB（轴向） | 第一旁瓣 | 电平：≤ -14 dB | ||||
接口形式 | 双口 WR75 | 功率容量 | ≤ 100 W | ||||
运动范围 | 方位 | ± 200° | 转速 | 方位 | 0.1～10 °/s | ||
俯仰 | 10°～90° | 俯仰 | 0.1～10°/s | ||||
极化 | ± 110° | 极化 | 0.1～3°/s | ||||
自动捕星时间 | ≤ 3min | 对星方式 | 信标、DVB寻星、具有倾斜对星、参数记忆和任意方位寻星功能 | ||||
换星时间 | ≤ 2min | ||||||
跟踪精度 | ≤ 0.2° | 定位方式 | GPS/北斗 | ||||
控制器类型 | 标准1U机箱 | ||||||
使用温度 | -40°C～+60 °C | 操作风速 | ≤20 m/s | ||||
存储温度 | -50°C～+70 °C | 生存风速 | ≤25 m/s | ||||
湿度要求 | 95%（20 °C） | 防护等级 | IP65 | ||||
供电 | 90~264VAC，50/60Hz | 系统功耗 | 电机运转≤400 W； 电机待机≤55 W； | ||||
操作风速 | 72 km/h | ||||||
生存风速 | 161 km/h | ||||||
系统重量 | ≤ 65 Kg（不含功放、包装及附件等） | ||||||
收藏尺寸 | 1676×1220×365mm | ||||||
四、装车要求
1. 产品装车接口尺寸

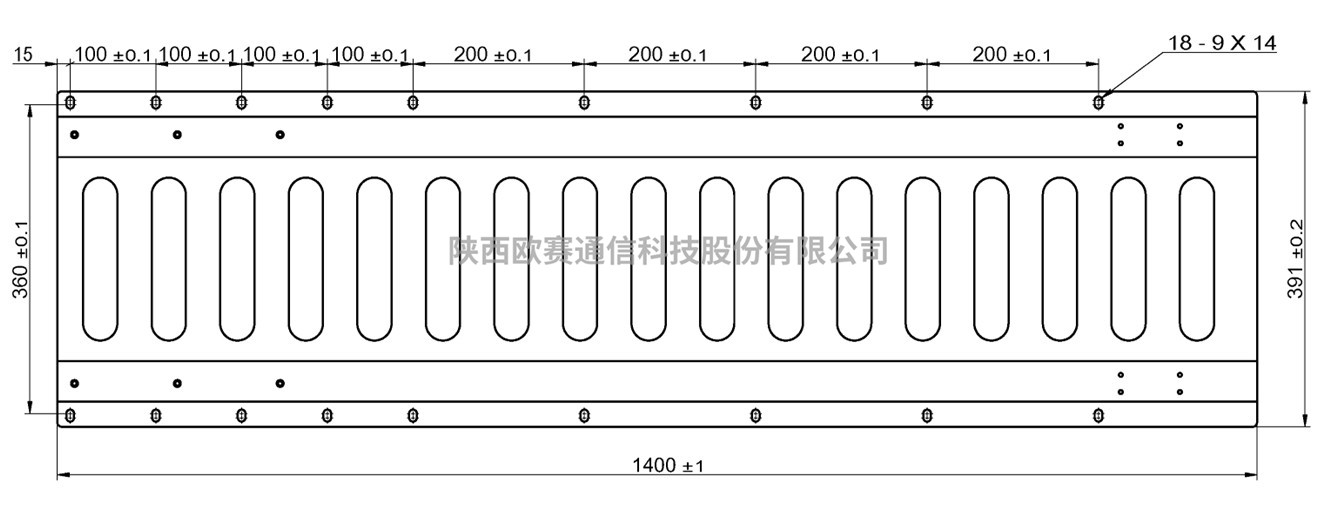

图2 1.2米Ku车载天线装车接口尺寸图
2. 产品外形尺寸图

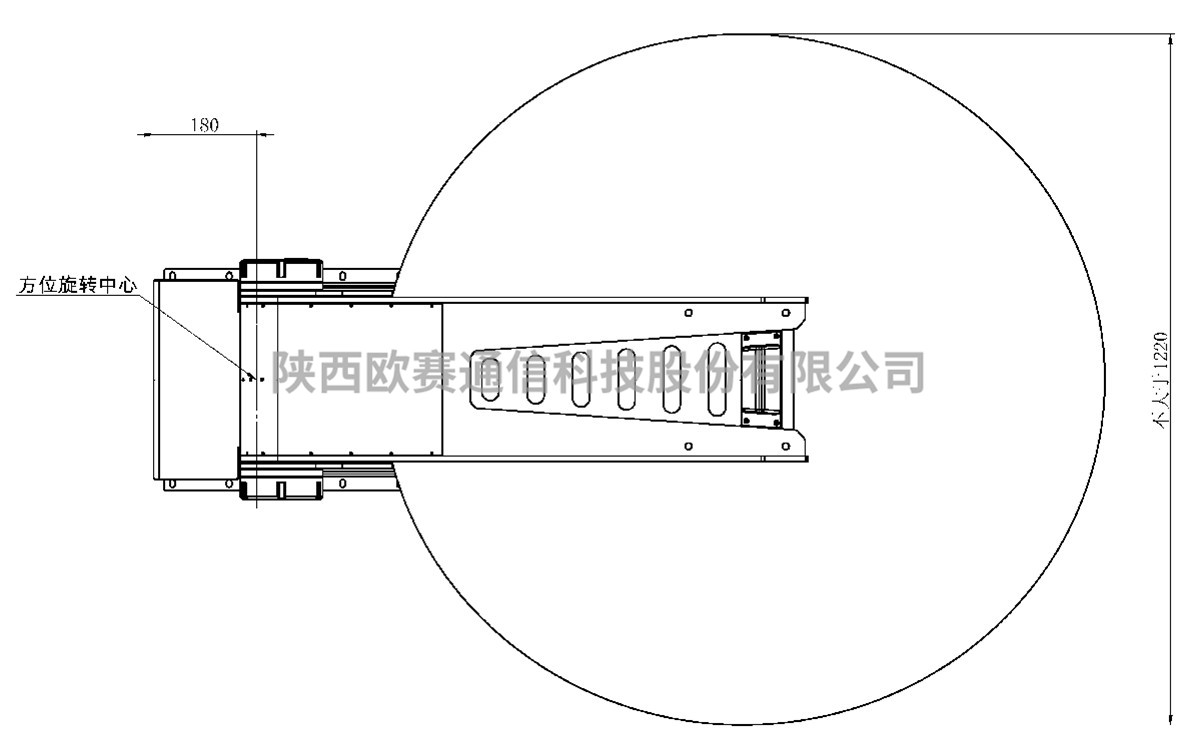

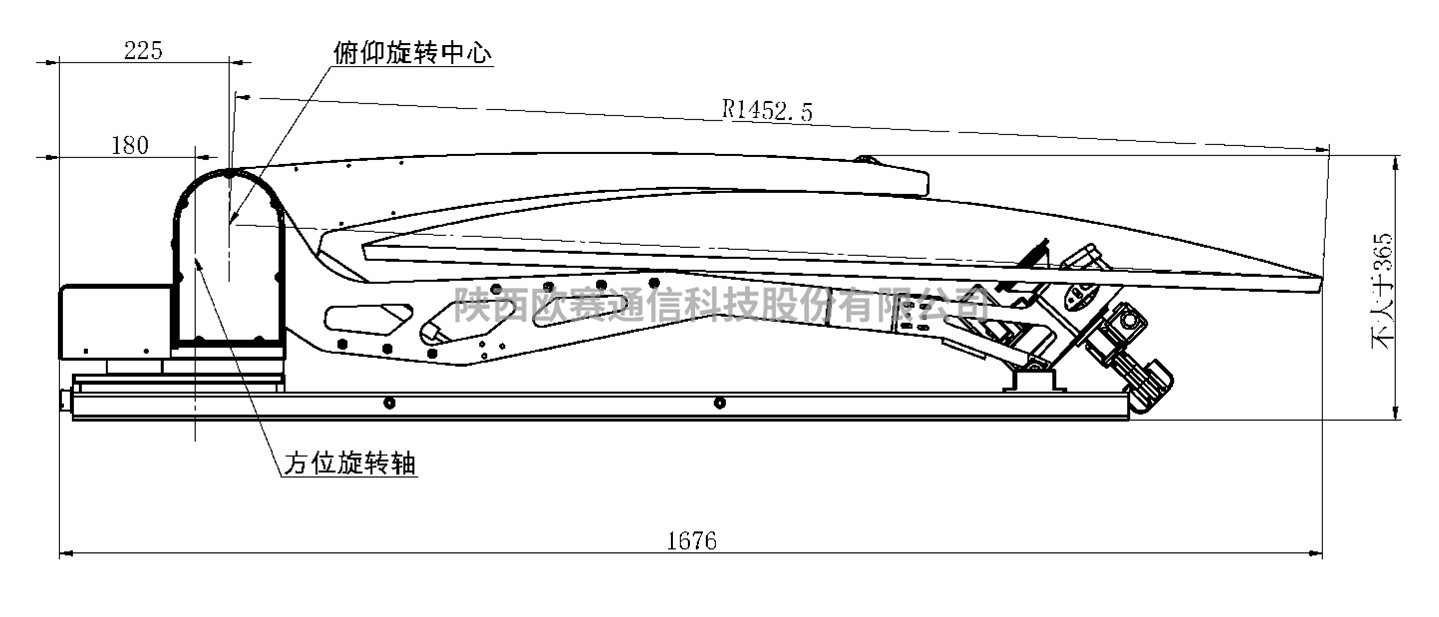

图3 1.2米Ku车载天线外形尺寸示意图
图4 1.2米Ku车载天线外形尺寸示意图
3. 天线最小和最大仰角时装车周围高度限制
天线安装周围高度：在转台回转中心直径2905mm范围内，车顶其余部件安装高度不得超过152mm；在转台回转中心直径2905mm范围外，考虑电轴遮挡因素，车顶其余部件高度不得超过433mm。

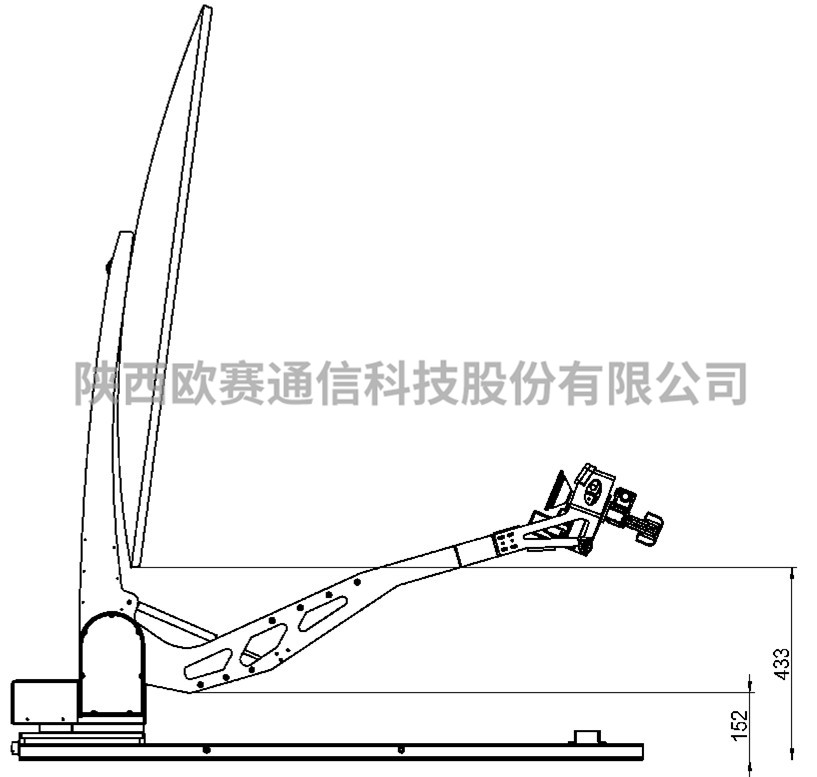

图5 1.2米Ku车载天线回转高度限制示意图
五、装箱及附件清单
序号 | 包装名称 | 设备名称 | 数量 | 单位 | 备注 |
1 | 标准木箱 | 天线整机 | 1 | 套 | 含LNB |
2 | 连接线缆5m （电源、控制、接收、发射） | 1 | 套 | ||
3 | 天线控制器 | 1 | 套 | 含1.5米电源线 | |
4 | 监控接口线 | 1 | 根 | ||
5 | 手动把手 | 1 | 套 | ||
6 | 合格证 | 1 | 份 | ||
7 | 说明书 | 1 | 份 |
