1 概述
OS-PM12CV3型——1.2米C频段手动便携式卫星通信天线。具有结构紧凑、强度高、重量轻，安装快速、简便，性能优越、安全可靠，不受交通和地域环境条件限制，满足野外工作环境使用要求等特点，天线由六分瓣组成。
整个天线系统都能放置在一个体积约78×53×46厘米的可移动箱体中,整个天线系统重21.5Kg（不含包装箱）。在安装这套系统前请仔细阅读本操作指南，完整的取出所有部件并了解每一个部件的使用功能和用途，相信这套系统的使用寿命会很长，并保持极高的可靠性和精准度。
天线基座的方位—俯仰
天线的座架是由三根可调支架组成，装配时可进行粗略的调平。天线面俯仰调节采用我公司的专利机构—四连杆快调机构，四连杆中间有微调丝杆，可进行细调，调节范围为0°—90°。对于反射面的方位调整，旋转方位调节旋钮，指针范围±45°，直到射频信号达到最大，然后用止动把手锁紧，保持天线的理想状态。

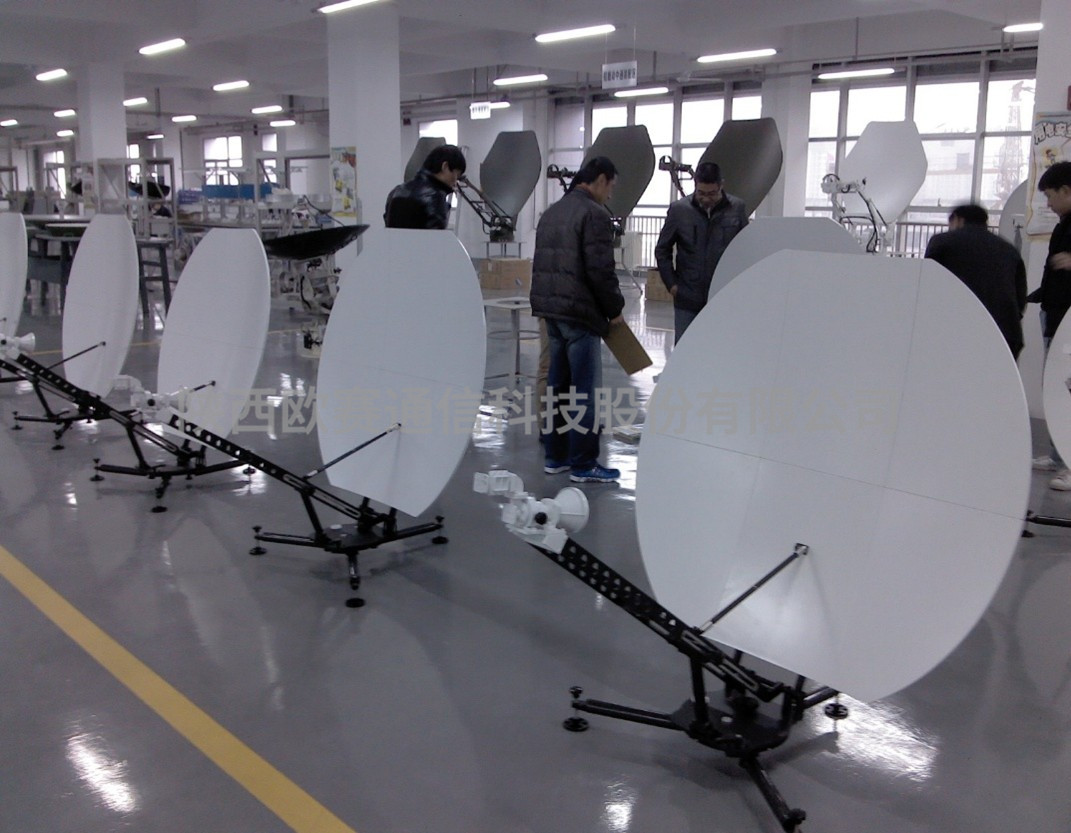

1.1天线展开图
天线正面图
馈源部分
天线后座图片
（功放放置尺寸：35×17×15厘米）
水平及指南针
方位调节
连接功放接口
2 功能和特点
2.1 功能
Ø 手动快速捕获锁定卫星；
Ø 实时传输2—8Mbps图像、数据、电话；
Ø 不受交通条件和地域环境限制，实现可靠
Ø 的高质量音视频和数据通信；
2.2 特点
Ø 碳纤维天线面，强度高、重量轻；
Ø 优良交叉极化、低旁瓣、高效率；
Ø 拆装方便、快捷，调节简便，无需工具，1人3分钟内完成组装对星；
Ø 天线面四分瓣，缩小收藏体积，运输轻便快捷；
Ø 采用 “三防”措施、现代制作工艺，满足各种野外工作环境。
3 性能指标
|
射频特性 RF PERFORMANCE |
|||
|
电气性能 |
Ku波段 Ku-Band |
||
|
接收Receive |
发射Transmit |
||
|
工作频段 Operating Frequency, GHz |
10.95～12.75GHz |
13.75～14.5 GHz |
|
|
天线增益 Gain, Mid-Band, dBi |
41.9+20log(F/12.5) |
42.7+20log(F/14.25) |
|
|
极化方式 Polarization |
线极化 Linear |
||
|
交叉极化Cross-polarization |
＞30dB |
＞30dB |
|
|
电压驻波比VSWR |
1.3:1(MAX) |
1.3:1(MAX) |
|
|
3dB波束宽度3dB beamwidth |
1.2° |
1.32° |
|
|
功率容量 Power Capacity |
100W |
||
|
接口形式 Feed Interface |
WR75 |
||
|
收发隔离 Tx/Rx Isolation |
Rx ＞85dB |
Tx ＞85dB |
|
|
旁瓣（1°≤θ＜20°） Sidelobe |
-14dB 29-25 log θ（1°≤θ＜20°） |
||
|
机械特性 MECHANICAL |
|||
|
天线形式 Antenna Type |
偏馈 Offset antenna |
||
|
主面材料 Main reflector material |
碳纤维 Carbon fiber |
||
|
重量 Weight |
17 Kg |
||
|
俯仰 Elevation |
15°—90° |
||
|
方位 Azimuth |
±120° |
||
|
极化 Polarization |
±90° |
||
|
环境特性 ENVIRONMENTAL |
|||
|
操作风速 Wind load operational |
10m/s (自由状态) 13m/s—20m/s (锚系固定极限环境) |
||
|
工作温度 Temperature operational |
-20℃--+55℃ |
||
4、运输箱
备注：此运输箱的体积约78×53×46厘米，功放和软波导等要另外放置，如果需要将这些外围设备放置到箱子里，可以提供客户接受的尺寸设计。
5 装箱清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
天线面主块组件 |
1套 |
|
|
2 |
天线面中上块 |
1件 |
|
|
3 |
天线面左上块 |
1件 |
|
|
4 |
天线面左下块 |
1件 |
|
|
5 |
天线面右上块 |
1件 |
|
|
6 |
天线面右下块 |
1件 |
|
|
7 |
支撑腿 |
3套 |
|
|
8 |
馈源撑杆组件 |
1套 |
|
|
9 |
馈源支撑座组件 |
1套 |
|
|
10 |
馈源组件 |
1套 |
|
|
11 |
拉杆 |
2套 |
|
|
12 |
帆布袋 |
1件 |
|
|
13 |
便携式天线操作手册 |
1份 |
|
|
14 |
合格证 |
1份 |
